Hlasová signalizácia požiaru „HSP“ – Štadión SNP Štiavničky / Banská Bystrica (prvá etapa)

ZADANIE

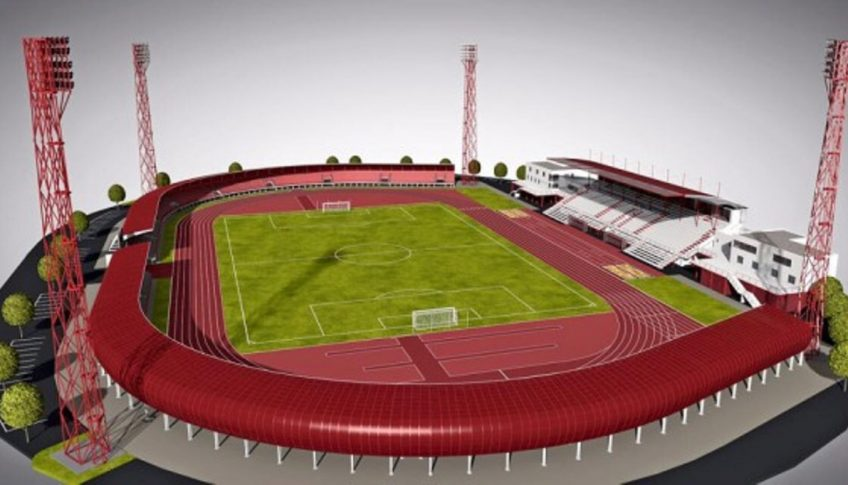

Štadión (obr. 1) alebo aj aréna je otvorený alebo krytý, prípadne čiastočne krytý súbor ihrísk a zariadení spojených do jedného celku. Štadión je určený na športové či kultúrne podujatia. Za jeho základné prvky považujeme ihrisko, hľadisko (tribúna), multifunkčné a administratívne budovy. Tribúna v krátkom okamihu pohltí veľký počet divákov. V rámci Slovenskej a Českej republiky sa môžu ich počty pohybovať v tisícoch až desaťtisícoch v závislosti od veľkosti tribúny.

V oblasti návrhu ozvučovacích systémov a multifunkčných zariadení pre štadióny TSS GROUP rozhodne nepatrí medzi nováčikov. Bohaté skúsenosti sme využili aj v prípade návrhu konkrétneho riešenia pre štadión SNP Štiavničky – Banská Bystrica s kapacitou presahujúcou 4 000 miest na sedenie. Tento štadión spĺňa podmienky certifikácie UEFA pre futbalové štadióny kategórie 2. Zadávateľ požiadal o kvalitný zvukový systém na ozvučenie administratívnej časti štadiónu. Realizácia prebehla aj vďaka spolupráci so spoločnosťou MusicData s.r.o., ktorá má v oblasti realizácie ozvučovacích systémov dlhoročne skúsenosti.

obr. 1

TECHNICKÉ ZADANIE

Osem zón administratívnych budov, inštalovaný výkon 1000 W / 100 V, záložný zosilňovač, zálohový napájací zdroj, akumulátory, stanica hlásateľa pre komerčné a evakuačné hlásenia (1 ks), skrinkové reproduktory 6 W / 100 V (56 ks), tlakové reproduktory 30 W / 100 V (8 ks), núdzové tlačidlo (8 ks), musí spĺňať normy EN54.

RIEŠENIE

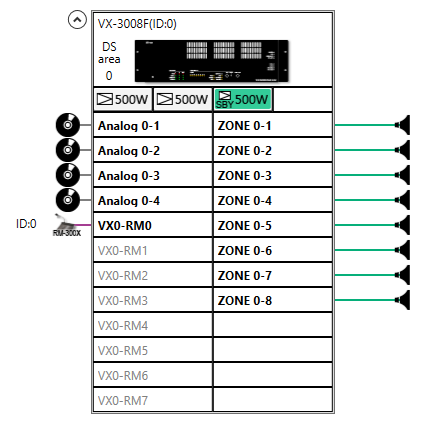

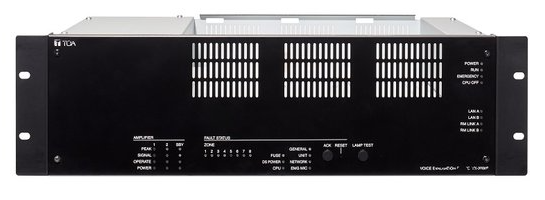

Na riešenie administratívnej časti projektu sme použili zariadenia od Japonského výrobcu TOA a to riadiacu jednotku (tzv. rám) s označením VX-3008F (obr. 2). Na obr. 3 je znázornené blokové zapojenie zosilňovačov a znázornený počet reproduktorových liniek. Rám VX-3008F umožňuje zapojenie ôsmych nezávislých zón. Do rámu sme osadili 3 ks zosilňovačov s výkonom 500 W / 100 V s označením TOA VX-050DA, z čoho jeden spoľahlivo zastúpi ktorýkoľvek z dvojice zosilňovačov v prípade náhlej poruchy.

O napájanie riadiacej jednotky a nabíjanie dvoch 12 V / 65 Ah akumulátorov sa stará zálohový napájací zdroj s označením VX-3150DS. Tento zdroj dokáže spoľahlivo napájať a zálohovať 1150W zvukovú zostavu. O zálohu sa starajú spoľahlivé 12V akumulátory s označením TP 12-65 a kapacitou 65 Ah. Kapacita akumulátora bola bezpečne navrhnutá našim technickým oddelením.

obr. 2	obr. 3	obr. 4

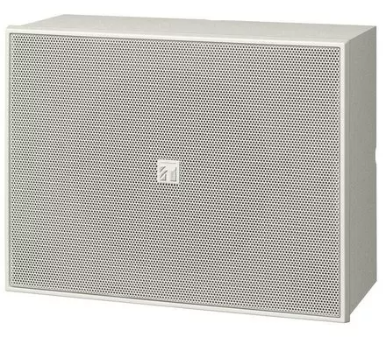

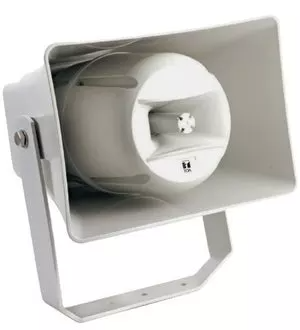

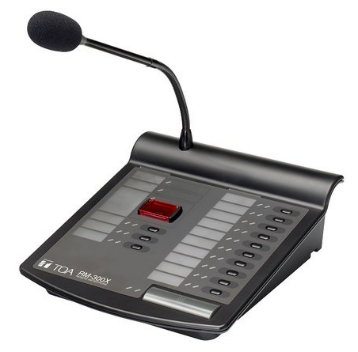

Skrinkové reproduktory (obr. 4) s označením TOA BS-678BSW v počte 56 ks sú na linkách výkonovo rovnomerne rozložené. Skrinkové reproduktory majú 6 W a dostatočnú citlivosť 94 dB. Každá linka obsahuje 7 ks skrinkových reproduktorov. Tlakové reproduktory (obr. 5) TOA CS-530BS-EB, sú osadené po jednom kuse na každej linke. Inštalovaný výkon každého tlakového reproduktora je 30 W a disponuje excelentnou citlivosťou 111 dB. Tlakové reproduktory sú vybavené krytím v IP 65, nakoľko budú použité vo vonkajšom prostredí. Nakoniec je z miestnosti komentátora (hlásateľa) dotiahnutý a pripojený mikrofón pre všeobecné ale aj evakuačné hlásenie s označením TOA RM-300X (obr. 6). Mikrofónna stanica je naprogramovaná na hlásenie do ľubovoľnej, ale aj do všetkých zón naraz. Prepojenie je realizované na vzdialenosť cca 80 m pri použití tieneného eternetového Cat5e kábla.

obr. 5	obr. 6	obr. 7

Nakoniec núdzové tlačidlá (obr. 7) s označením DMCL05 sú rovnomerne rozložené v priestoroch štadióna. Stlačením ľubovoľného tlačidla sa automaticky spustí naprogramovaná evakuačná hláška, obsahujúca informácie o opustení priestoru núdzovými východmi. Celá inštalácia je v rámci platných EU noriem a to konkrétne EN-54-16 (ústredne), EN 54-4 (napájacie zdroje a akumulátory), EN 54-24 (reproduktory).

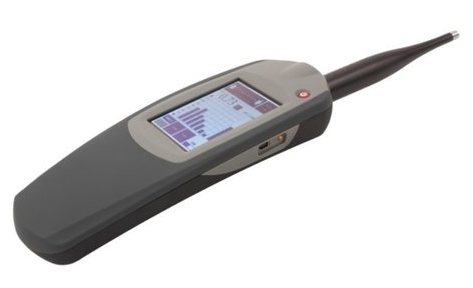

Po ukončení inštalácie bolo zrealizované meranie zrozumiteľnosti reči. Meranie prebehlo vyškoleným personálom použitím kalibrovaného meracieho zariadenia SM50 (obr. 8). Výsledok merania „STIPA“ sa blížil k indexu 1.

obr. 8

ZOZNAM POUŽITÝCH KOMPONENTOV

PRÍNOS PRE ZÁKAZNÍKA

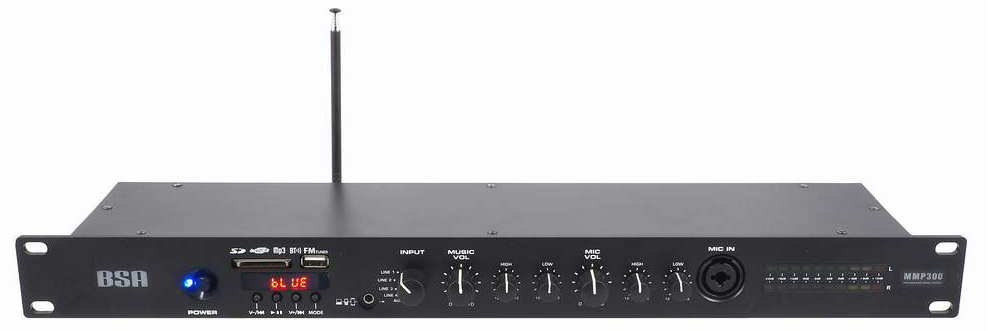

Inštaláciou riešenia od spoločnosti TOA, zákazník získal kvalitný zvukový systém navrhnutý a nainštalovaný podľa projektovej dokumentácie, ktorá vychádzala z priania zákazníka, ale s ohľadom na platné EÚ normy. Vďaka tomuto systému sa môžu návštevníci, ale aj zamestnanci pohybovať bezpečne po administratívnej časti štadióna. Domnievame sa, že zákazníkovi bude časom chýbať tzv. BGM (hudba na pozadí). Tento nedostatok sa dá jednoducho odstrániť pridaním multimediálneho prehrávača s označením MMP300 (obr. 9) od spoločnosti BS Acoustic. Prehrávač obsahuje FM tuner, prehrávanie z SD alebo USB vstupu. Je možné pripojiť aj ďalší externý mikrofón napr. bezdrôtový set.

obr. 9
